Variants
141716
Order no.: O1-000-013-396
EAN: 4047322567824
Serial number: 426.14-SCH
ONE-ID: 100014653
Code 3: 0000003400020a5200090023
141715
Order no.: O1-000-015-916
EAN: 4047322567817
Serial number: 426.13-SCH
ONE-ID: 100017145
Code 3: 0000003400020a5200090023
141714
Order no.: O1-000-027-240
EAN: 4047322567800
Serial number: 426.12-SCH
ONE-ID: 100028314
Code 3: 0000003400020a5200090023

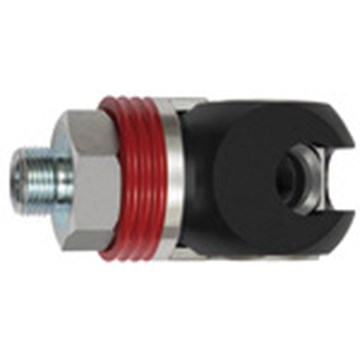

Schwenk-Sicherheitskupplung NW 11, ISO 6150 C, Stahl, G 3/4 AG, Betriebsdruck max. 25 bar, Temp. -20 °C bis 100 °C. Schwenk-Sicherheitskupplung mit freiem Durchgang. / Der Stecknippel wird in den Kupplungskörper gesteckt und mit einer ca. 90°-Bewegung die Verbindung hergestellt. Sobald der "rote Ring" in der vorgesehenen Nut einrastet, ist eine sichere Verbindung hergestellt. Um die Verbindung wieder zu lösen, muss der "rote Ring" zurückgezogen und der Stecknippel bis zum Anschlag in die Ausgangsposition geschwenkt werden. Durch eine Entlüftungsbohrung auf der Rückseite der Kupplung, wird beim Entkuppeln entlüftet. / / Diese Kupplung entspricht dem ISO-Standard DIN EN ISO 4414, EN 983. / / Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug. / Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1. / / Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Fertigungsindustrie, Bergbau.
