Variantes
141710
N° de commande: O1-000-011-616
EAN: 4047322567886
Numéro de série: 426.04-SCH
ONE-ID: 100012901
Code 3: 0000003400020a7800090023
141708
N° de commande: O1-000-027-160
EAN: 4047322567862
Numéro de série: 426.02-SCH
ONE-ID: 100028234
Code 3: 0000003400020a7800090023
141709
N° de commande: O1-000-021-427
EAN: 4047322567879
Numéro de série: 426.03-SCH
ONE-ID: 100022591
Code 3: 0000003400020a7800090023

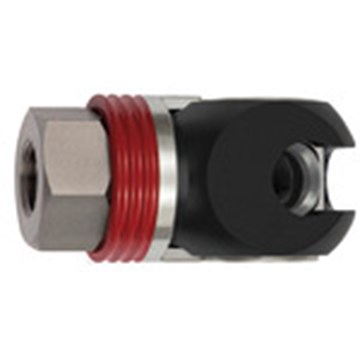

Schwenk-Sicherheitskupplung NW 11, ISO 6150 C, Stahl, G 3/4 IG, Betriebsdruck max. 25 bar, Temp. -20 °C bis 100 °C. Schwenk-Sicherheitskupplung mit freiem Durchgang. / Der Stecknippel wird in den Kupplungskörper gesteckt und mit einer ca. 90°-Bewegung die Verbindung hergestellt. Sobald der "rote Ring" in der vorgesehenen Nut einrastet, ist eine sichere Verbindung hergestellt. Um die Verbindung wieder zu lösen, muss der "rote Ring" zurückgezogen und der Stecknippel bis zum Anschlag in die Ausgangsposition geschwenkt werden. Durch eine Entlüftungsbohrung auf der Rückseite der Kupplung, wird beim Entkuppeln entlüftet. / / Diese Kupplung entspricht dem ISO-Standard DIN EN ISO 4414, EN 983. / / Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug. / Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1. / / Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Fertigungsindustrie, Bergbau.
